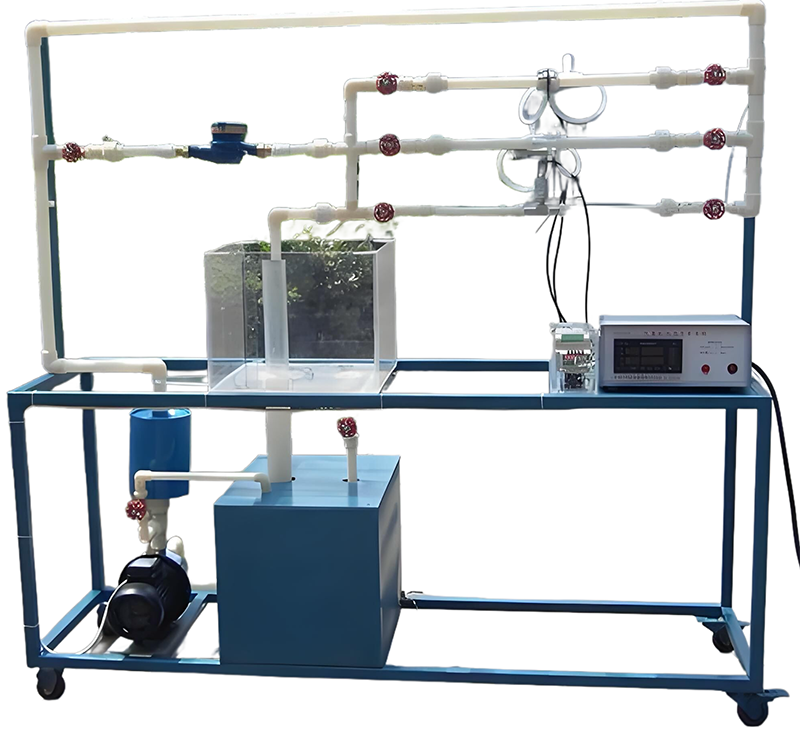

SB-578流量校驗實驗臺

一、功能：了解各類流量測量?jī)x表的結構與特點，掌握流量測量?jī)x表檢測與控制的方式方法，學會差壓式流量計流量計算和流量系數的率定。并可由軟件進行瞬時流量檢測與渦輪流量計累計流量檢測控制設定的模擬操作。

二、配置：渦輪流量計、孔板流量計、文丘里流量計、噴嘴流量計、翼片式流量開關、有機玻璃管道、有機玻璃計量水箱、供水箱、無銹蝕離心泵、液體差壓傳感器、智能多路巡檢儀、電控裝置、可移動支架、智能實驗管理平臺。

三、主要技術參數：

1、孔板流量計流量：0.2～10m3/h。噴嘴流量計：流量0.2～10m3/h

2、文丘里流量計流量：0.2～10m3/h。文丘里流量計：文丘里喉徑：Φ14mm。

3、渦輪流量計：流量范圍0.5～8.0 m3/h。流量檢測機構。

4、壓差傳感器：量程0～150Kpa。4～20mA遠程輸出，差壓檢測機構。

5、采用24位A/D轉換器，測量精度為0.2%FS±1字；采用差分輸入，有效抑制輸入信號之間的干擾。

6、本儀表具有16路巡回檢測功能，16路內巡檢通道可軟件自由設定；每路最多可支持17種輸入信號，并可通過軟件自由選擇輸入信號類型。

7、自動巡檢時，可設定每路巡檢通道顯示時間，可暫停自動巡檢，手動切換巡檢通道。

8、精 度：0.2%FS ±1字。

9、每路巡檢通道采樣時間：50mS 。

10、顯示范圍：-1999～9999字。

11、顯示方式：0.56″LED顯示。

12、不銹鋼離心泵：功率550W，最大流量5.2 m3/h。

13、水箱：蓄水箱304不銹鋼材質，容積80L，帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。計量水箱帶刻度透明有機玻璃材質，容積20L。

14、管路：透明有機玻璃材質

15、電器：接觸器、開關、漏電保護空氣開關。

16、304不銹鋼儀表柜：測控、電器設備在實驗架上。

17、304鏡面不銹鋼材質框架3000×600×2500( mm )（長×寬×高），帶腳輪及禁錮腳。

1.配置：渦輪流量計、孔板流量計、文丘里流量計、噴嘴流量計、翼片式流量開關、有機玻璃管道、有機玻璃計量水箱、供水箱、無銹蝕離心泵、液體差壓傳感器、智能多路巡檢儀、電控裝置、可移動支架。

1、孔板流量計流量： 0.2~10m3/h。噴嘴流量計：流量0.2~10m3/h。

2、文丘里流量計流量：0.2~10m3/h，文丘里流量計：文丘里喉徑：Φ14mm。

3、渦輪流量計：流量范圍0.5～8.0 m3/h，流量檢測機構。

4、壓差傳感器：量程0～150KPa，4-20mA遠傳輸出，差壓檢測機構。

5、宇電AI501 流量數字顯示儀，精度±%0.5。

6、宇電AI501 溫度數字顯示儀，精度±%0.5。

6、宇電AI501 壓差數字顯示儀，精度±%0.5。

7、不銹鋼離心泵：功率 550W，最大流量 5.2m3/h。

8、水箱：蓄水箱304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。計量水箱：帶刻度透明有機玻璃材質，容積20L。

9、管路：透明有機玻璃材質。

10、電器：接觸器、開關、漏電保護空氣開關。

11、304不銹鋼儀表柜：測控、電器設備在實驗架上。

12、304鏡面不銹鋼材質框架3000×600×2500（mm）(長×寬×高)，帶腳輪及禁錮腳。
