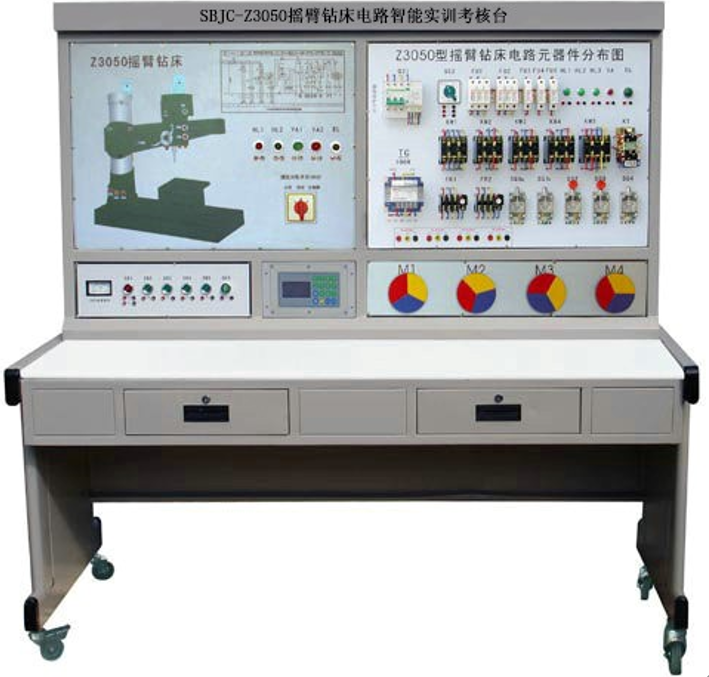

SBJC-Z3050搖臂鉆床電氣技能實訓考核裝置
搖臂鉆床電氣技能實訓考核裝置，是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的，可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障，學生借助原理分析，全方位真實的機床電氣故障排除訓練，是進行技能培訓考核的理想設備，教學效果顯著。
一、實驗裝置的基本配置
1、交流電源（帶有漏電保護措施）：提供三相交流電源（380V）
2、人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。
3、機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真。
4、故障開關箱：設有16個故障開關。
5、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。
二、實驗項目及主要內容：
1、學生熟悉常用低壓電器的結構和原理
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。
3、提高學生的動手能力的技能操作水平。
4、通過對機床故障排除，完成機床常見故障的排除
5、可以設置故障點做為維修電工的技能考核臺
三、技術性能：
1、輸入電源：三相四線制380V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-100-+400C。
4、整機功耗：＜2KW
四、Z3050搖臂鉆床智能培訓考核鑒定設備配置：
序號 | 名稱 | 型號/規格 | 單位 | 數量 | 備注 |
1 | 電氣臺 | 1600×700×1500mm | 臺 | 1 |
|
2 | 空氣開關 | 12N DZ20Y-100/3330 | 只 | 1 |
|
|
| DZ47-60 10A 2P | 只 | 2 |
|
3 | 急停開關 | LAY3 | 只 | 1 |
|
4 | 按鈕 | LA19-11 | 只 | 7 | 紅2只、綠5只 |
5 | 主令開關 | LS2-2 | 只 | 1 |
|
6 | 萬能開關 | LW5D-16/3 | 只 | 1 |
|
7 | 熔斷器 | RT14-20 1P | 只 | 2 |
|
8 | 指示燈 | AD11-25/40 黃36V | 只 | 1 |
|
9 | 微電機 | 紅36V | 只 | 2 |
|
|
| 紅380V | 只 | 1 |
|
|
| 綠36V | 只 | 3 |
|
|
| 220V | 只 | 4 | 紅2只、綠黃各一只 |
|
| 6V 6轉 | 只 | 3 |
|
10 | 變壓器 | 150W380V/127V 36V | 只 | 1 |
|
11 | 時間繼電器 | 15W/220V 6V | 只 | 1 |
|
|
| JS7-2A 127V | 只 | 5 |
|
12 | 交流接觸器 | CJ20-10 127V | 只 | 5 |
|
13 | 行程開關 | LX19K-B | 只 | 2 |
|
14 | 熱繼電器 | JR36-20 0.35A | 只 | 2 |
|
15 | 微動開關 | KW7-2 | 只 | 6 |
|
16 | 繼電器 | HH53P AC127V | 只 | 6 |
|
17 | 線路板 | B2416 | 只 | 1 |
|
18 | 銅柄 |
| 只 | 3 |
|
19 | 電壓表 | 6L2 450V | 只 | 1 |
|
20 | 三相電機 | JW5014 帶接線排 | 只 | 4 |
|
五、實訓項目：
1、M4啟動后缺一相。
2、M1啟動后缺一相。
3、除冷卻泵電機可正常運轉外，其余電機及控制回路均失效。
4、搖臂上升時電機缺一相。
5、M3液壓松緊電機缺一相。
6、除照燈外，其它控制全部失效。
7、QF1不能吸合。
8、按搖臂上升時液壓松開無效，且KT1線圈不得電。
9、搖臂升降控制，液壓松緊控制，立柱與主軸箱控制失效。
10、液壓松開正常，搖臂上升失效。
11、搖臂下降控制、液壓松緊控制、立柱與主軸箱控制失效，KT1線圈能得電。
12、搖臂液壓松開失效；立柱和主軸箱的松開也失效。
13、液壓夾緊控制失效。
14、搖臂升降操作后，液壓夾緊失效、立柱與主軸箱控制失效。
15、搖臂升降操作后，液壓自動夾緊失效。
16、立柱和主軸箱的液壓松開和夾緊操作均失效。
友情提示：
1、設備驗收：各采購單位收貨時請檢查機電一體化自動化生產流水線實訓設備的貨品外觀，核實機電一體化自動化生產流水線實訓設備的數量及配件，拒收處于受損狀態的機電一體化自動化生產流水線實訓設備；
2、設備質保：碩博將為各采購單位提供機電一體化自動化生產流水線實訓設備產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對機電一體化自動化生產流水線實訓設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臋C電一體化自動化生產流水線實訓設備選型錯誤或機電一體化自動化生產流水線實訓設備購買數量錯誤，造成機電一體化自動化生產流水線實訓設備的退換貨要求，將不被接受；
4、設備貨期：對機電一體化自動化生產流水線實訓設備的發貨期為參考值，如您需要了解機電一體化自動化生產流水線實訓設備的精確貨期，請與碩博的銷售人員聯系；
5、咨詢電話：如各采購單位對裝置有任何疑問，請致電：021-61482206 ,我們將由專業技術人員為您提供有關機電一體化自動化生產流水線實訓設備的技術咨詢。
