SBGYW-06型工業網絡與智能控制平臺
一、 產品概述
工業網絡智能控制實訓平臺集運動控制、伺服控制、傳感器應用、工控組態等技術于一體，滿足工業機器人技術、機電一體化技術、電氣自動化技術等專業教學所需。工業運動控制技術實訓裝置是根據人力資源和社會保障部制定的"可編程序控制系統設計師"培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。適合職業院校、職業培訓學校、職教中心、鑒定站/所對可編程序控制系統設計師的四、三、二級開展培訓及技能鑒定。

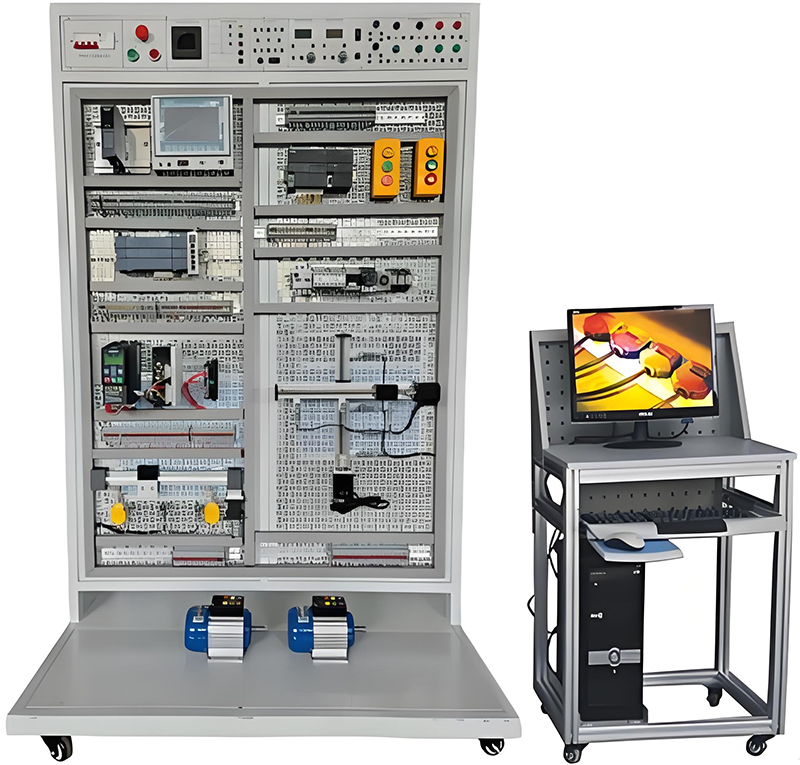

（圖片僅供參考、以實際配置為準）
二、 技術性能
1、輸入電源：?jiǎn)蜗郃C220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.5kVA
4、重量：100kg
5、外形尺寸：800mm×800mm×1850mm
6、安全保護：具有漏電壓、漏電流、短路、過電流、過電壓等保護裝置，安全符合國家標準。
三、實訓項目
（1）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
4.基于觸摸屏控制方式的基本指令編程練習
5.基于觸摸屏控制方式的LED控制
6. 伺服電機定位控制
7. 伺服電機的速度控制
8. 伺服電機的正反轉控制
9. 伺服電機和步進電機的綜合控制
10.PLC 模擬量轉數字量控制
11.PLC 數字量轉模擬量控制
12.PLC溫度控制
13.PLC溫度PID控制
四、工業網絡智能控制與維護實訓平臺主要配置清單
序號 | 品名 | 規格 | 數量 | 單位 |
1 | PM電源 | 6EP1333-4BA00 | 1 | 個 |
2 | S7-1500（CPU1512C-1PN） | 6ES7 512-1CK01-0AB0 | 1 | 個 |
3 | 安裝導軌 S7-1500，160 mm | 6ES7590-1AB60-0AA0 | 1 | 個 |
4 | 內存卡 | 6ES7954-8LC03-0AA0 | 1 | 個 |
5 | ET200接口模塊 | 6ES7155-6AR00-0AN0 | 1 | 個 |
6 | 數字量輸入模塊（16輸入） | 6ES7131-6BH01-0BA0 | 1 | 個 |
7 | 數字量輸出模塊（16輸出） | 6ES7132-6BH01-0BA0 | 1 | 個 |
8 | 模擬量輸入模塊（4路輸入） | 6ES7134-6GD01-0BA1 | 1 | 個 |
9 | 模擬量輸出（4路輸出） | 6ES7135-6HD00-0BA1 | 1 | 個 |
10 | 基座 | 6ES7193-6BP00-0DA0 | 2 | 個 |
11 | 基座 | 6ES7193-6BP00-0BA0 | 2 | 個 |
12 | TP700（精智） | 6AV2124-0GC01-0AX0 | 1 | 個 |
13 | 伺服電機 | V90 100W 伺服電機、驅動器 | 1 | 套 |
14 | 絲杠單元 | 絲杠1套，有效行程250mm，傳感器3個，滑塊1個 | 1 | 套 |
15 | 交換機 | 8口 | 1 | 臺 |
16 | 實訓平臺 | 800mm×800mm×1850mm | 1 | 套 |
17 | 電腦桌 |
| 1 | 張 |
18 | 溫度控制單元 | 溫度傳感器1個，加熱器1個，固態繼電器一個，溫度變送器1個。 | 1 | 套 |
19 | 按鈕指示燈單元 | 自復位按鈕3個，自鎖按鈕3個，選擇開關3個黃色指示燈3個，綠色指示燈3個，紅色指示燈3個， | 1 | 套 |
